5.可装设电源 PT、控制电源、短路故障指示器、RTU 和 FTU 等多种一、二次元件；
二、使用场所
本产品主要用于额定频率 50Hz、电压 12kV 的环网系统及一般放射式系统的电缆接点处，用以分配电能。广泛用于城市工
业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电
缆的投资，提高供电的可靠性。
三、正常使用环境条件
a.环境温度：上限+45°，下限-40°；b.相对湿度：日平均值不大于 95%，月平均值不大于 90%；c.海拔不超过 1000m；
d.地震烈度：≤8 度；e.最大风速：≤35m/S；f.安装地点倾斜度不大于 5°；g.污秽等级：3 级。
注：在超过规定的正常的环境条件下使用，请用户和我公司协商。
四、产品型号的组成及含义
2—用字母 A、B、C、D 表示开关的台数；A—1 台负荷开关；B—2 台负荷开关；
C—3 台负荷开关；D—4 台负荷开关；
无开关用 0 表示
3—接线方式，见方案号；
4—装避雷器用 Y 表示，无避雷器时不标注；
用户需配置短路故障指示器时，请在供货合同中说明。
五、结构特点
1、导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；
2、电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；
3、外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；
4、产品内可带 SF6 负荷开关或真空负荷开关；
5、电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；
6、产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱。
六、技术参数

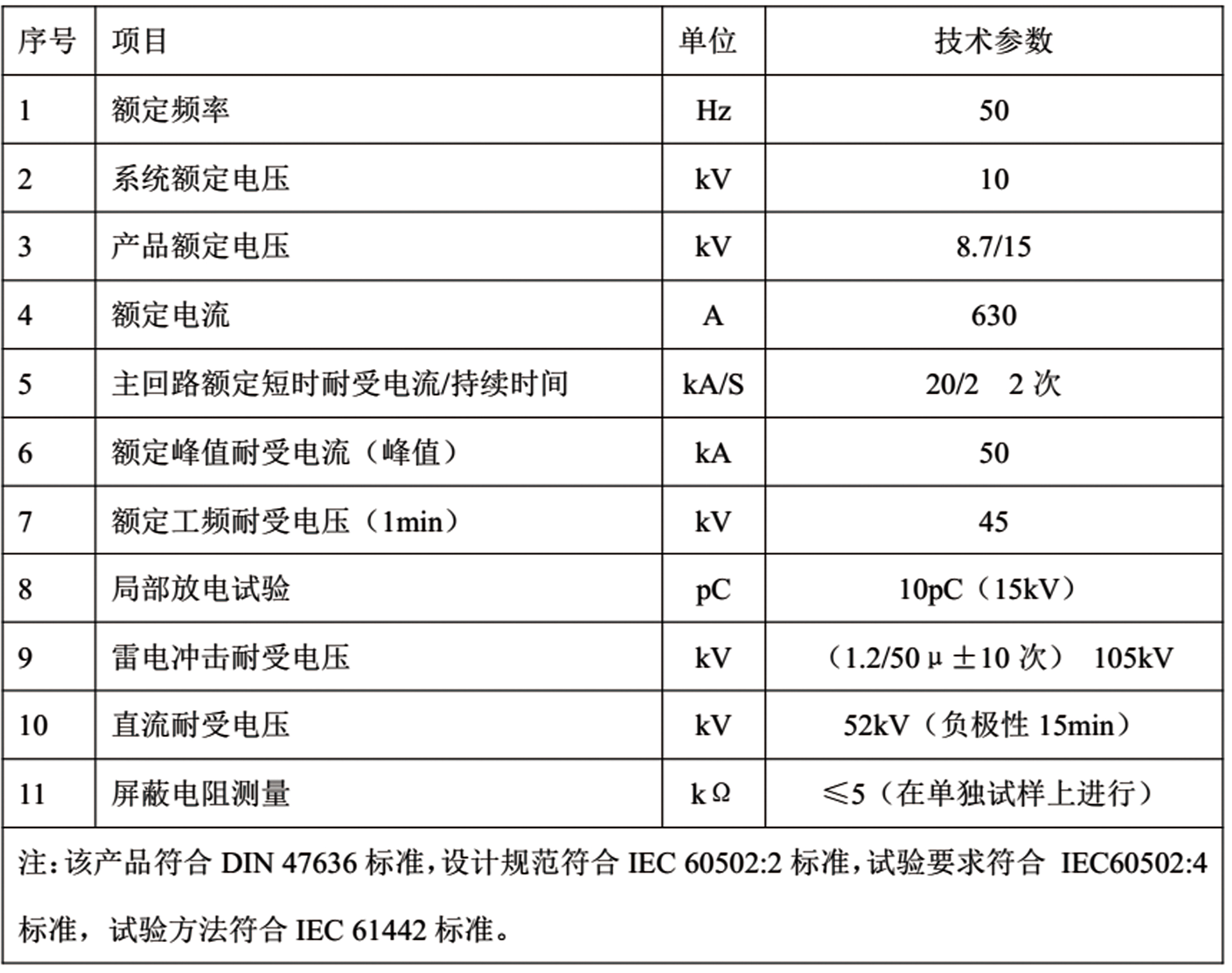

1、分接箱技术参数

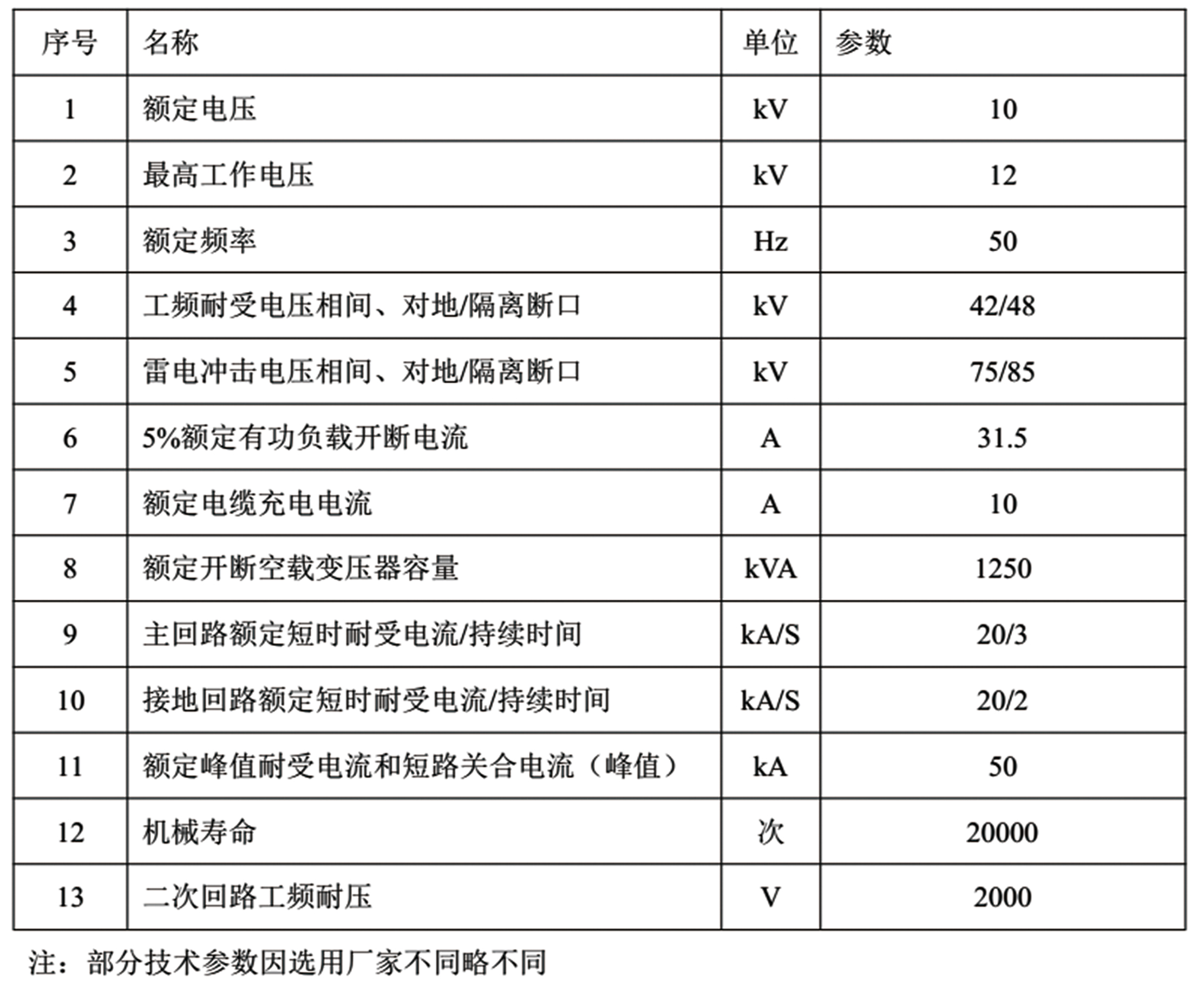

2、 SF6 负荷开关技术参数

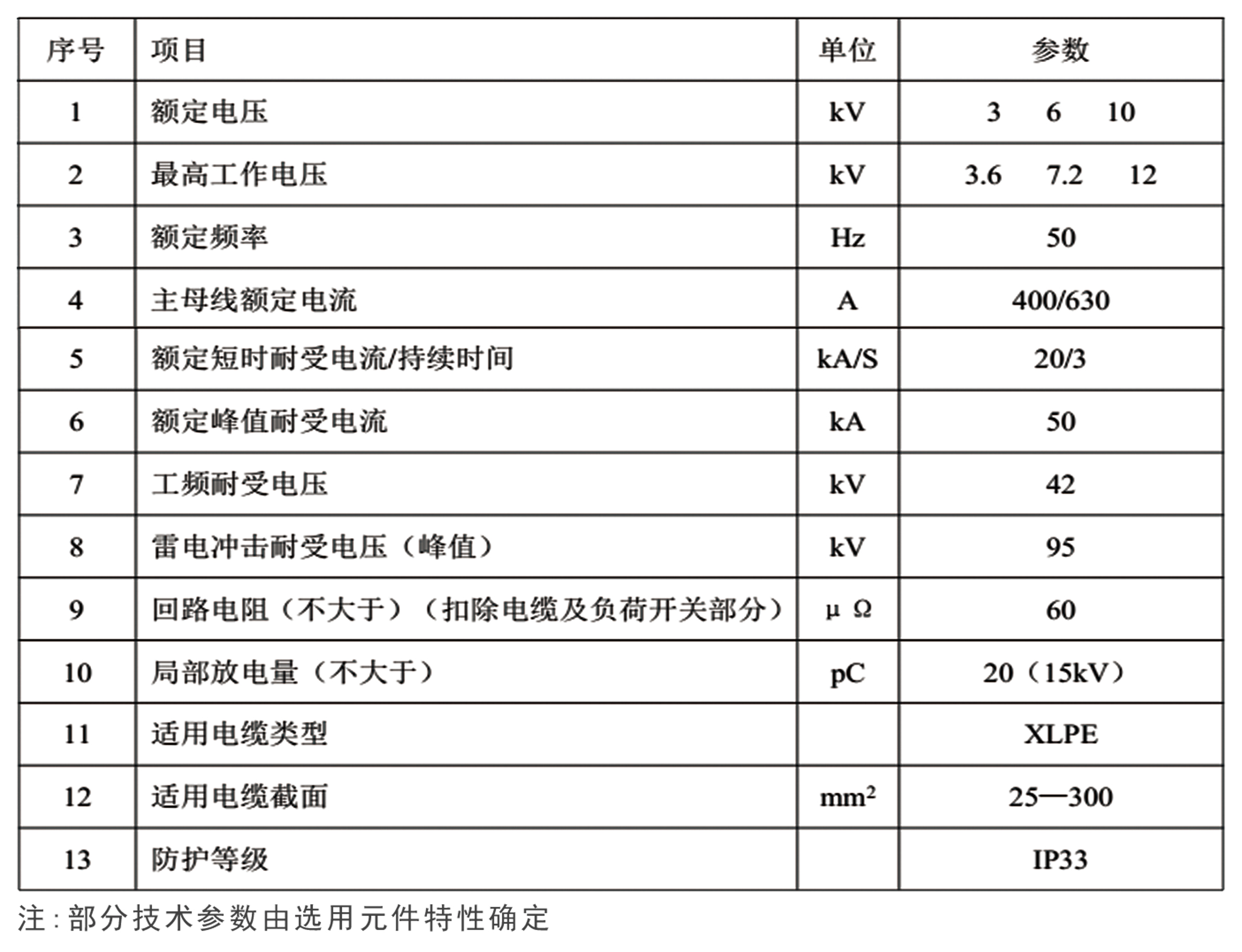

3、 VLBS(H)真空负荷开关技术参数
