义兴电气-HXGN15-12(F.R)环网柜

产品概述
  HXGN15一12(F·R)环网开关设备(简称“环网柜”)，是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3～1 0KV/50Hz的配电系统中。广泛地用于城市电建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用,也可装在预装变电站中。本环网柜配用真空负荷开关，弹簧操动机构，该机构既可手动操作，也可电动操作。接地开关和隔离开关配用手力操动机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，具有可靠的“五防”功能。本环网柜符合GB3906《3～35KV交流金属封闭开关设备》、lEC60420《高压交流负荷开关一熔断器组合电器》标准的有关规定。

型号及含义

正常使用环境条件
1、周围空气温度：一1 5℃～+40％：
2、海拔高度：1 000 r11及以下；
3、湿度条件：    ·
日平均相对温度~<950A，日平均水蒸气压力不超过2.2Kpa；  月平均相对温度≤90％，月平均水蒸气压力不超过1 8Kpa
4、地震烈度：不超过8度；
5、没有腐蚀性或可燃性气体等明显污染的场所。注：超出上述正常使用条件时，用户可与本公司协商解决。

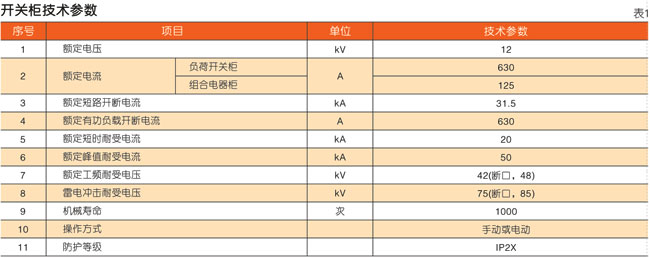

主要技术参数

环网供电原理

环网供电般由三个基本单元组成{见图1】进出线柜作为环网单元。当任线路出现酶障时，能及时隔离。并由另单元保证用户变玉器支路连续供电。用户回路环网柜对变压器起着保护和隔离作用，便于维护检修。
环网柜可任意延展，并可根据用户要求由基本单元构成多种组合方寨。

开关柜外型及安装尺寸
