义兴电气-YBZ美式箱变

点击数:0    时间:2022-04-15 23:44:46
义兴电气-YBZ美式箱变

义兴电气-YBZ美式箱变

 1. YBZ组合美式预装式变电站

   YBZ组合美式预装式变电站,是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市调动建筑、城乡建筑、豪华别墅、广场公园、居民小区、高新技术产业园、中小型工厂、矿山油田以及临时施工用电等场所,作配电系统中接受和分配电能之用。
      YBZ组合美式预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。
       本产品符合GB/T17467《高低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

2.型号及含义


3.使用环境条件
     3.1海拔高度:1000m及以下;
      3.2环境温度:-25℃~+40℃,24h周期内平均温度不超过+35℃;
      3.3风速:不超过35m/s;
      3.4空气相对湿度:不超过90%(+25℃);
      3.5地震水平加速度:不大于O.4m/s,垂直加速度不大于O.2m/S;
      3.6使用地点,不应有导电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品;
      3.7安装地点无剧烈震动,垂直斜度不大干3度。
     注:特殊使用条件,订货时与我公司协商解决
4.产品结构特点

5.主要技术参数



6.结构特点

     5.1本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网低电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选样S7、S9以及其他低损耗油浸式变压器和干式变压器,变压器室设有白起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供质量。
     5.2高、低压室布置合理紧凑,操作、维修方便,高压开关设备具有防误操作联锁功能。变压器根据用户要求,可从轨道上方便地进出于变压器室大门,且变压器室大门上装有迷宫式通风装置。各室没有自动照明装置,另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构,减少阳光辐射作用,四周檐下有通风孔,与各功能室内形成对流作用,以便通风散热。底座为型钢结构,有足够的强度和钢性。
    5.3采用自然通风和强迫通风两种方式、使通风令却性能良好。变压器室有温控仪,能自动控制变压器温度,保证变压器满负荷运行。
     5.4根据不同的使用环境和使用条件,可选用不同的结构形式和材料,满足不同的使用要求和保证变电站的正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢板、铝合金板、彩钢复合板等材料制作,经部分或全部表面的处理后,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,外形美观。
其基本结构形式大致可分为:
      5.4.1用非金属建筑材料或其它材料的景式箱变;
      5.4.2用普通钢板的一般型箱变;
      5.4.3用不锈钢板或铝合金板的高防腐型箱变;
      5.4.4用彩钢复合板的保温隔热型箱变;
      5.4.5其它结构形式箱变。
      5.4.6进出线方式一般为电缆进出线,如有特殊要求,可用其它进出线方式。

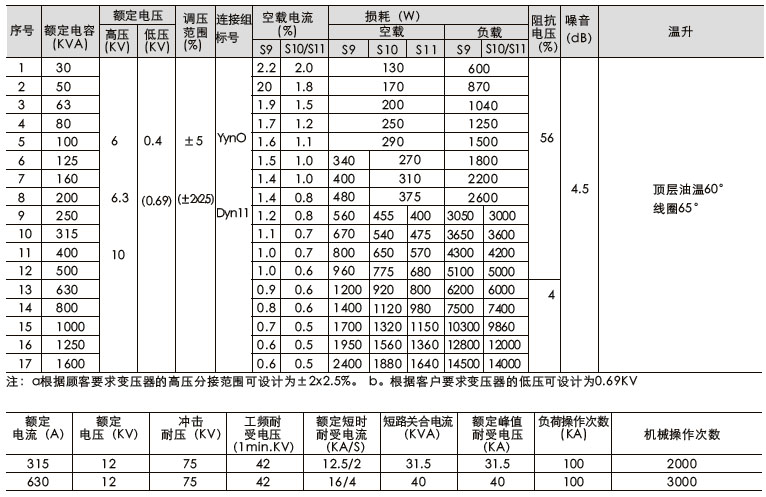

7.变压器性能参数

8.基本施工要求
     1.基础施力要求100kPa以上
     2.基础设在地势较高处,四周向外排水。
     3.电缆室底面须向积水管侧略倾斜,以免积水。
     4.百叶窗里侧加焊150x300的钢板网(1Ox20)菱眼角,百叶窗外框焊筋爪埋人墙内。
     5.基础施工应符合JGJ16—83(建筑电气设计技术规程)有关规定。
     6.接地干线及接地极的做法仍按常规做,接地干线从电缆沟引出后可沿环网柜四周布线,也可从一方延伸布置接地极,接地电阻要求≤4Ω。
    7.图中尺寸为推荐值。
     8.为进线方便用户可根据现场实际情况在三个或四个方向设置电缆井。

9.接地示意图

10.订货须知订货时请提供以下资料
    9.1预装式变电站型式:
    9.2变压器型号和容量;
    9.3高、低压回路主电路方案图;
    9.4有特殊要求的电气元件型号和参数;
   9.5外壳颜色;
